1kVA, 2kVA, 3kVA, 6kVA, 10kVA
Bu online çift dönüşüm (Double-Conversion) UPS sistemleri; konut ve ofis uygulamaları, endüstriyel üretim hatlarındaki PLC sistemleri, düşük güçlü medikal cihazlar, banka ATM’leri ve Bilgi Teknolojileri (IT) altyapıları için ideal bir güç koruma çözümüdür.
1 kVA, 2 kVA ve 3 kVA modeller, profesyonel devreye alma işlemine ihtiyaç duymadan hızlı ve kolay kurulum sağlayan tak-çalıştır (Plug & Play) çözümlerdir.
6 kVA ve 10 kVA modellerin ise güvenli ve güvenilir çalışma sağlanması amacıyla yetkili ve uzman bir elektrik personeli tarafından kurulması ve devreye alınması gerekmektedir.
Tüm tek fazlı UPS modelleri, harici akü gruplarının bağlantısını destekleyerek farklı uygulamaların ihtiyaçlarına göre daha uzun yedekleme süreleri elde edilmesine olanak sağlar. Ayrıca opsiyonel SNMP ağ yönetimi sayesinde UPS’in uzaktan izlenmesi ve yönetilmesi mümkün olup, sistem durumu ve çalışma performansı sürekli olarak takip edilebilir.
Rack tipi seçenekler mevcuttur.
GENEL ÖZELLİKLER
- Yüksek frekanslı, gerçek online çift dönüşüm (True Double-Conversion) teknolojisi
- DSP (Dijital Sinyal İşlemci) kontrol teknolojisi
- Giriş Güç Faktörü Düzeltme (PFC) teknolojisi
- Geniş giriş gerilim aralığı (110–300 V)
- 1,0 çıkış güç faktörü
- Cold Start – Şebeke olmadan aküden başlatma ve otomatik frekans algılama
- Enerji tasarrufu sağlayan ECO çalışma moduL
- CD ekran üzerinden seçilebilir çıkış gerilimi
- 50 Hz / 60 Hz çıkış frekans konvertörü çalışma modu
- LCD ekran üzerinden düşük akü gerilimi göstergesi ve başlangıçta otomatik sistem testi (Power-On Self-Test)
- Gelişmiş Akü Yönetim Sistemi (ABM)Kısa devre ve aşırı yük koruması
- UPS kapalı konumdayken otomatik akü şarjı
- Yük seviyesine göre otomatik fan hızı kontrolüJeneratör ile uyumlu çalışma
- Standart RS-232 haberleşme portu ve RJ45 hat koruması
- USB / SNMP haberleşme portu (Opsiyonel)
- Acil Kapatma (EPO – Emergency Power Off) özelliği (Opsiyonel)
- Harici akü grubu bağlantısı (Opsiyonel)
- Manuel bypass ve N+X yedekli paralel çalışma özelliği (Opsiyonel)
- EMC ve LVD gerekliliklerine uygun, CE belgeli ürün

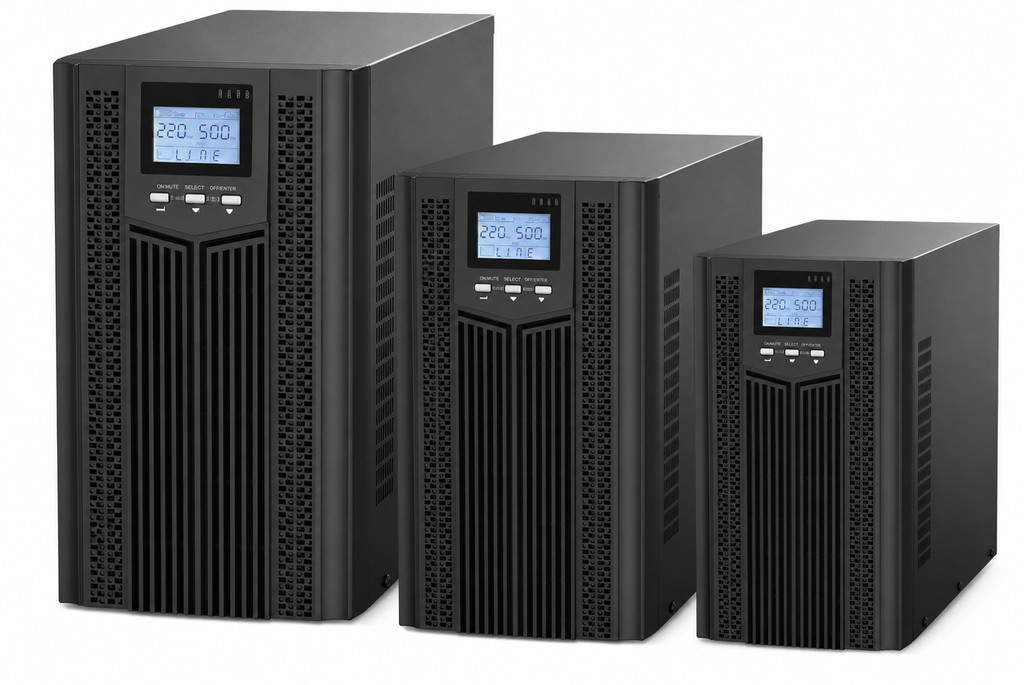

1/2/3 kVA TEKNİK ÖZELLİKLER
| MODEL | BNO 1000 | BNO 2000 | BNO 3000 | |||
| GÜÇ | 1.000 VA / 900 W | 2.000 VA / 1.800 W | 3.000 VA / 2.700 W | |||
| GİRİŞ | ||||||
| Gerilim | 208 / 220 / 230 / 240 Vac. | |||||
| Gerilim Aralığı | 110 ~ 176 VAC (%50 ~ %100 Yükte Doğrusal Azalma);176 ~ 280 VAC (Azalma Yok);280 ~ 300 VAC (%50 Azalma) | |||||
| Frekans | 40 ~ 70 Hz (Otomatik Algılama) | |||||
| Giriş Güç Faktörü | ≥ 0,99 | |||||
| Bypass Gerilim Aralığı | %25 ~ +%15 (Seçilebilir) | |||||
| THDİ | ≤ %6 | |||||
| ÇIKIŞ | ||||||
| Gerilim | 208 / 220 / 230 / 240 Vac. – LCD Panelden seçilebilir | |||||
| Gerilim Regülasyonu | ± %1 | |||||
| Frekans | 45 ~ 55 Hz. veya 55 ~ 65 Hz. (Senkronize); 50 / 60 Hz ±0.1 Hz. (Akü Modu) | |||||
| Dalga Şekli / Çıkış Güç Faktörü | Tam Sinüs / 1 | |||||
| Crest Factor | 3:1 | |||||
| Harmonic Distortion (THDv) | Lineer Yükte ≤ %2 ; Lineer Olmayan Yükte ≤ %5 | |||||
| Transfer Zamanı | Şebekeden akü moduna; 0 ms / İnvertörden Bypass moduna: 4 ms (Tipik) | |||||
| Aşırı Yük Kapasitesi | %105 ~ %125: 1 Dk. (Bypass) / %125 ~ %150: 30 sn. (Bypass) />%150: 300ms (Bypass) | |||||
| VERİM | ||||||
| Şebekeden Çalışma | ≥ %91 | ≥ %91 | ≥ %92 | |||
| Aküden Çalışma | ≥ %85 | ≥ %86 | ≥ %87 | |||
| ECO Mode | ≥ %95 | ≥ %96 | ≥ %97 | |||
| AKÜ | ||||||
| AKÜ Gerilimi | 24 Vdc. (Std) | 36 Vdc. (H) | 48 Vdc. (Std) | 72 Vdc. (H) | 72 Vdc. (Std) | 96 Vdc. (H) |
| Akü Adet / Model | 2*7 / 9 Ah. | 3 Adet | 4*7 / 9 Ah. | 6 Adet | 6*7 / 9 Ah. | 8 Adet |
| Akü Şarj Akımı (Standart Model) | 1 Amp. | |||||
| Akü Şarj Akımı (Uzun Süreli L) | 6 Amp. | |||||
| Akü Şarj Süresi | 8 saatte; %90 Kapasite | |||||
| ALARMLAR | ||||||
| Şebeke Hatası | 4sn’lik Periyotlarla Sesli Uyarı | |||||
| Akü Düşük | 1sn’lik Periyotlarla Sesli Uyarı | |||||
| Aşırı Yük | 1sn’lik Periyotlarla 2 Defa Sesli Uyarı | |||||
| UPS Genel Hata | Sürekli Sesli Uyarı | |||||
| Korumalar | Kısa Devre, Aşırı Yük, Aşırı Isı, Akü Derin Deşarj ve fan testi | |||||
| ÇEVRE / HABERLEŞME / STANDARTLAR | ||||||
| Çalışma Sıcaklığı / Nem Koruma | 0 ˚C- 40 ˚C-%20-%90 (Yoğunlaşmasız) / IP20 | |||||
| Duyulabilir Gürültü | ≤ 50 Db (1 metre mesafeden) | |||||
| Standart RS 232/USB (Opsiyonel) | Windows98/2000/2003/xp/vista/2008/7/8 | |||||
| SNMP (Opsiyonel) | SNMP Yöneticisi ve Web Tarayıcı ile Güç Yönetimi | |||||
| STANDARTLAR | GÜVENLİK; IECEN62040-1, IECEN62477-1 EMC; IECEN62040-2,IEC61000-4-2,IEC61000-4-3,IEC61000-4-4,IEC61000-4-5,IEC61000-4-6,IEC61000-4-8 | |||||
| BOYUTLAR | ||||||
| Boyutlar (GxDxY) | 440x330x88(S) / 440x468x88(L) | 440x430x88(S) / 440x468x88(L) | 440x560x88(S) / 440x468x88(L) | |||
| Ambalajlı Boyutlar (GxDxY) | 598x428x194(S) / 545x592x201(L) | 545x560x201(S) / 545x592x201(L) | 590x690x201(S) / 590x592x201(L) | |||
| Net Ağırlık (Kg.) | 10,6(S) / 7,6(L) | 18,7(S) / 9,7(L) | 26,8(S) / 10,1(L) | |||
| Brüt Ağırlık (Kg.) | 11,3(S) / 11,1(L) | 21,8(S) / 13,2(L) | 29,7(S) / 13,6(L) | |||

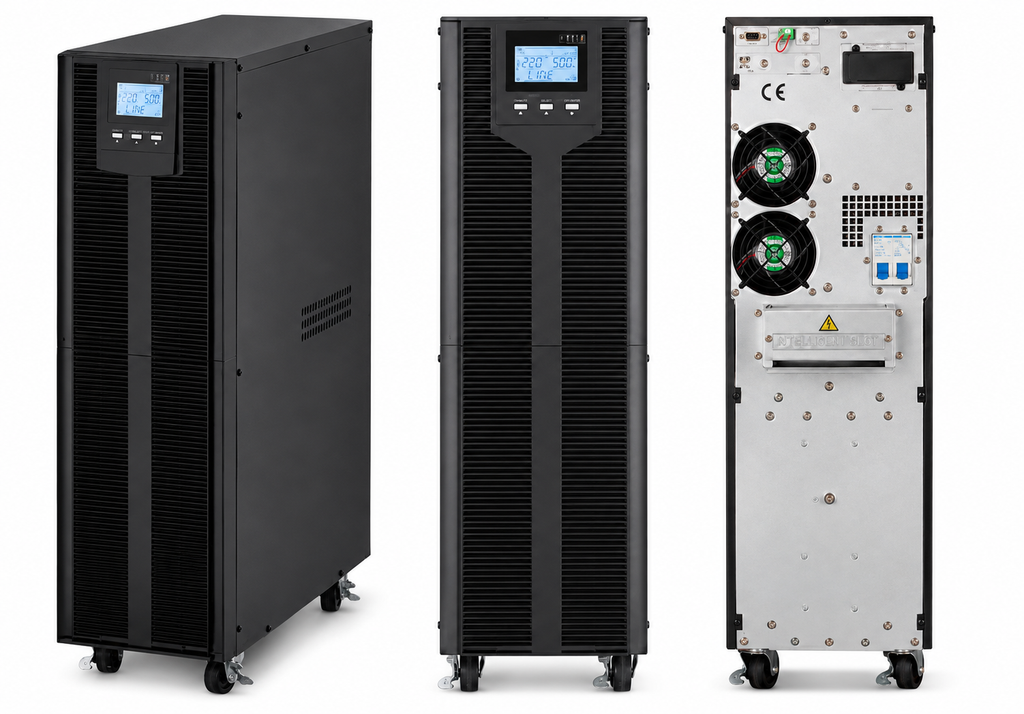

6/10 kVA TEKNİK ÖZELLİKLER
| MODEL | BNO 6000 | BNO 10000 | |
| GÜÇ (VA.) | 6.000 VA / 6.000 W | 10.000 / 10.000 W | |
| GİRİŞ | |||
| Gerilim | 208 / 220 / 230 / 240 Vac. | ||
| Gerilim Aralığı | 110 ~ 176 VAC (%50 and %100 Yükte Doğrusal Azalma);176 ~ 280 VAC (Azalma Yok);280 ~ 300 VAC (%50 Azalma) | ||
| Frekans | 40 ~ 70 Hz (Otomatik Algılama) | ||
| Giriş Güç Faktörü | ≥ 0,99 | ||
| Bypass Gerilim Aralığı | -%40 ~ +%15 (Seçilebilir) | ||
| Total Harmonic Distortion | ≤ %5 | ||
| ÇIKIŞ | |||
| Gerilim | 208(PF=0, / 220 / 230 / 240 – LCD Panelden seçilebilir | ||
| Gerilim Regülasyonu | ± %1 | ||
| Frekans | 45 ~ 55 Hz. veya 55 ~ 65 Hz. (Senkronize); 50 / 60 Hz. ±0.1 Hz (Akü Modu) | ||
| Çıkış Düç Faktörü / Dalga Şekli | Çıkış Cos@= 1 / Tam Sinüs | ||
| Crest Factor | 3:1 | ||
| Harmonic Distortion | Lineer Yükte ≤ %1; Non Lineer Yükte ≤ %4 | ||
| Transfer Zamanı | Şebekeden akü moduna; 0 ms / İnvertörden Bypass moduna: 0 ms | ||
| Aşırı Yük Kapasitesi | %105-%110 Yükte 10 Dk.-%110-125 Yükte 1 Dk. / %126-%150 Yükte 30 sn. | ||
| VERİM | |||
| % 60 Yüke kadar | ≥ %94,5 | ||
| % 100 Yükte | ≥ %100 | ||
| ECO MODE | ≥ %98 | ||
| AKÜ | |||
| AKÜ Gerilimi | 192 – 240 Vdc. (16 Yada 20 Akü Seçilebilir) | ||
| Akü Adet / Model | 16x 7 – 9 Ah. Dahili | 16x 7 – 9 Ah. Dahili | |
| Akü Şarj Akımı (Standart Model) | 1 Amp. | ||
| Akü Şarj Akımı (Uzun Süreli L) | 1-5 Amp. Seçilebilir / 12A. (Opsiyonel) | ||
| Akü Şarj Süresi | %90 capasiteye 8 saatte | ||
| ALARMLAR | |||
| Akü Düşük | Sesli ikaz / 4 sn. | ||
| Aşırı Yük | Sesli ikaz – iki kez / 1 sn. | ||
| UPS Genel Hata | Uzun süren Sesli ikaz | ||
| ÇEVRE / HABERLEŞME / STANDARTLAR | |||
| Çalışma Sıcaklığı / Nem / Koruma | 0 ˚C- 40 ˚C %20-%90 (Yoğunlaşmasız) / IP20 | ||
| Duyulabilir Gürültü | ≤ 55 Db (1 metre mesafeden) | ≤ 55 Db (1 metre mesafeden) | |
| Standart RS 232 / Optinoal USB | Windows98/2000/2003/xp/vista/2008/7/8 | ||
| Optional SNMP | Power management from SNMP Manager and web browser | ||
| STANDARTLAR | GÜVENLİK; IECEN62040-1, IECEN62477-1 EMC; IECEN62040-2,IEC61000-4-2,IEC61000-4-3,IEC61000-4-4,IEC61000-4-5,IEC61000-4-6,IEC61000-4-8 | ||
| BOYUTLAR | |||
| Boyutlar ( GxDxY ) | 440 x 660 x 176 (S) – STANDART MODEL YÜKSEKLİK 4U 440 x 580 x 88 (L) – LONG MODEL YÜKSEKLİK 2U | ||
| Ambalajlı Boyutlar (GxDxY) | 564 x 792 x 418 (S) / 514 x 696 x 168 (L) | ||
| Net Ağırlık (Kg.) | 58 (S) / 12 (L) | 63 (S) / 14 (L) | |
| Brüt Ağırlık (Kg.) | 68 (S) / 14 (L) | 73 (S) / 16 (L) | |
